Vue d’ensemble des annotations et des mesures
Synapse offre plusieurs options pour les annotations d’image : angle, règle, RCT, texte et RI (région d’intérêt). Une image peut comporter plusieurs annotations ; vous pouvez accéder aux options d’annotation à partir du menu contextuel.
- Vous pouvez modifier la couleur et la taille des annotations.
- Vous pouvez choisir quelles mesures Synapse afficher lorsque vous ajoutez une annotation à une image. Reportez-vous à Manipulation des annotations.
- Les annotations sont copiées entre les affichages qui présentent la même image (même UID d’instance SOP).

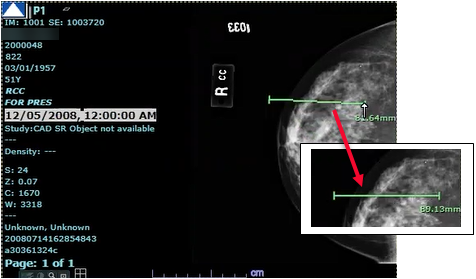

- Lorsque vous ajoutez des annotations de règle ou d’angle, la ligne s’affiche en escalier pour guider l’utilisateur et lui permettre de placer le point d’arrivée dans une position horizontale ou verticale réelle (sur la même valeur exacte de l’axe X ou Y) afin de créer une ligne droite.
Précision des mesures
La précision des mesures dépend de la précision des informations provenant de la modalité. La fonctionnalité de mesure calcule la longueur de ligne, l’angle, la surface, le périmètre et d’autres statistiques à l’aide des informations fournies par la modalité. Sa précision repose donc sur la modalité d’imagerie d’origine.
