Création d’un angle
Utilisez l’option Angle pour mesurer l’angle entre deux lignes qui se croisent sur une image ou l’angle entre deux lignes qui ne se croisent pas, comme l’angle d’une déformation de la colonne vertébrale. L’exemple A représente l’angle de Cobb.

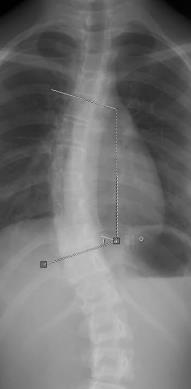

Exemple A
Étapes
- Faites un clic droit sur l’image pour afficher un menu contextuel.
- Sélectionnez Annotations> Angle.
- Effectuez l’une des opérations suivantes :
Pour...
Suivez ces étapes...
Créer un angle à 3 points (angle avec intersection).
- Cliquez et faites glisser pour créer la première ligne de l’angle.
- Cliquez et faites glisser pour créer la deuxième ligne et compléter l’angle à 3 points.
Créer un angle à 4 points (angle sans intersection).
- Cliquez et faites glisser pour créer la première ligne de l’angle.
- Cliquez et faites glisser pour créer la deuxième ligne.
- Cliquez sur le point de départ de la deuxième ligne et faites glisser vers le second point de terminaison. Une ligne pointillée relie les deux lignes et calcule l’angle entre elles (angle de Cobb).
|
Remarque : |
Pour faciliter la création de lignes horizontales ou verticales droites, la ligne s’affiche en escalier pour guider le placement du point d’extrémité sur la même valeur exacte de l’axe X ou Y. |
Résultats
Pour l’angle à 3 points, la mesure de l’angle s’affiche en degrés.
Pour l’angle à 4 points, une ligne pointillée relie automatiquement les deux lignes et calcule l’angle en degrés entre elles.
Options supplémentaires
Utilisez l’une des options suivantes pour créer un angle :
- Cliquez sur Angle
dans le menu de l’icône. - Raccourci clavier de l’angle : G + clic gauche.
