Utilisation de la barre du curseur

La barre du curseur permet de faire défiler facilement les images telles que les tomosynthèses MG, les images CT ou les vues 3D, à condition que la série ait le nombre minimal d’images requis. Consultez votre administrateur système pour modifier le nombre minimal d’images requis.

Synapse affiche des marqueurs d’orientation à chaque extrémité de la barre de défilement. Vous pouvez cliquer sur un marqueur d’orientation pour passer au début ou à la fin d’une série.

Remarque : La barre du curseur n’affiche pas d’icône pour les annotations ou les séries marquées suivantes : Vue par quadrants 3D, Toutes les images, Sphère 3D et Signets.

Étapes

  1. Sélectionnez une série contenant le nombre minimal d’images requis. Synapse affiche automatiquement la barre du curseur.
  2. Utilisez le curseur de la barre de défilement pour faire défiler les images.
  3. Optionnel : cliquez sur 2D ou 3D pour accéder à la barre du curseur de la tomosynthèse MG.
  4. Effectuez l’une des opérations suivantes :

Pour...

Action...

Afficher une image avec une annotation.
  • Cliquez sur Annotation sur la barre du curseur.
  • Remarque : L’icône d’annotation n’est pas disponible pour les séries 3D.

Afficher une image de signet.
  • Cliquez sur Signet sur la barre du curseur.
  • Remarque : L’icône Signet n’est pas disponible pour les séries 3D.

Accéder aux images avec overlay d’annotations GSPS.
  • Cliquez sur État de présentation sur la barre du curseur.
  • Remarque : L’icône d’annotation n’est pas disponible pour les séries 3D.

Afficher le résultat SR MG CAD pour une image de tomosynthèse mammaire.

Afficher ou masquer la barre de défilement.

  • Cliquez sur Afficher/Masquer/Déplacer  en haut de la barre de défilement.
  • Faites un clic droit et sélectionnez Formats d’affichage > Barre de défilement > Afficher la barre de défilement.

Afficher ou masquer la barre de défilement et les overlays de texte.
  • Faites un clic droit et sélectionnez Formats d’affichage > Barre de défilement > Afficher la barre de défilement et les overlays de texte.

Déplacer la barre de défilement.

  • Cliquez sur le bouton Afficher/Masquer/Déplacer  en haut de la barre de défilement, et maintenez-le enfoncé.
  • Faites glisser la barre de défilement vers un autre emplacement dans la fenêtre d’affichage.
  • Relâchez le bouton de la souris.


Remarque :

Lorsque vous augmentez l’épaisseur de coupe, la taille du curseur de la barre de défilement augmente .

Informations supplémentaires

Marqueurs d’orientation de la barre de défilement de tomosynthèse non mammaire

Synapse prend en charge les marqueurs d’orientation de la modalité de tomosynthèse non mammaire suivants :

  • Tête (H)
  • Pied (F)
  • Gauche (L)
  • Droit (R)
  • Antérieur (A)
  • Postérieur (P)

Remarque :

Si l’orientation du patient n’est pas disponible ou si l’image a une orientation mixte, Synapse affiche l’index de la première/dernière image. L’étiquette supérieure est toujours Image 1 et l’étiquette inférieure affiche le nombre d’images de la série.

Marqueurs d’orientation de la barre de défilement de tomosynthèse mammaire

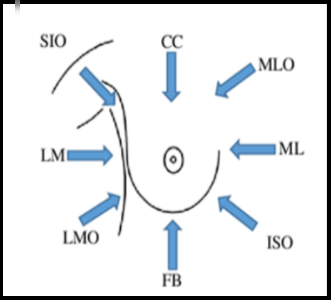

Cette image fournit les vues de mammographie utilisées pour toutes les images du sein.

Le tableau suivant répertorie les vues de la tomosynthèse mammaire et les marqueurs d’orientation, les codes de vue et l’emplacement de la barre de défilement (en haut ou en bas), et indique s’il s’agit de la première ou de la dernière image.

Vue

CC

FB

MLO

LMO

ML

LM

ISO

SIO

XCC
XCCL
XCCM

Affichage
Code

R-10242

R-10244

R-10226

R-10230

R-10224

R-10228

R-40AAA

R-102D0

R-102CF
R-1024A
R-124B

Haut (dernière image)

Bas (première Image)
Tête
à
Pied
Pied
à
Tête
Médian
à
Latéral
Latéral
à
Médian
Médian
à
Latéral
Latéral
à
Médian
Médian
à
Latéral
Latéral
à
Médian
Tête
à
Pied

Remarque :

Les marqueurs d’orientation rouges énumérés ci-dessus représentent l’image de la barre de défilement inférieure et l’image 1 de la barre de défilement.

Vidéo des améliorations de la barre de défilement

Cette vidéo présente les améliorations apportées à la barre de défilement.

Pour plus d’informations sur ce tutoriel vidéo, reportez-vous à Tutoriels vidéo.
