Étiquetage pour les miniatures de mammographie

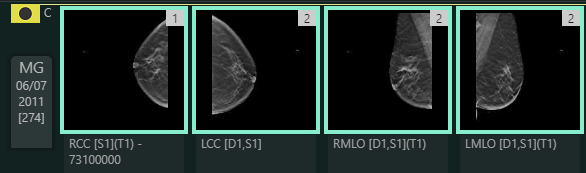

Pour les examens de mammographie (MG), les miniatures qui s’affichent dans le sélecteur de séries (ainsi que dans la Sélecteur de séries mobile et le Sélecteur de séries PowerJacket) utilisent le format d’étiquetage amélioré suivant pour indiquer si les images 2D d’une série se rapportent à une série de tomosynthèse mammaire et si certaines d’entre elles sont synthétiques, c’est-à-dire générées à partir de la tomosynthèse, comme Hologic C-View :

• Pour toutes les miniatures, le coin supérieur droit de la miniature affiche le nombre total d’images de la série que la miniature représente.
• Pour les miniatures représentant des séries contenant des images 2D pour un appariement de code latéralité + vue, l’étiquette sous la miniature fournit les informations suivantes :
  • <Series Description> [Sn, Dn](Tn) <Series Number>


    • <Description de la série> est le code de latéralité et de vue pour la série qui est liée à la miniature (par exemple : RCC, LCC) si elle est disponible à partir de DICOM.
    • Sn indique le nombre d’images de synthèse pour la miniature (par exemple : S2 indique qu’il y a deux images de synthèse pour la série)
    • Dn indique le nombre d’images non synthétiques pour la miniature (par exemple : D3 indique qu’il y a trois images non synthétiques pour la série)
    • Tn indique le nombre entier séquentiel de la série de Tomosynthèse liée aux images 2D regroupées en une série pour une latéralité spécifique + code de vue (par exemple : T1 est la première d’une série de Tomosynthèse particulière [par exemple, « RCC »], T2 est la deuxième d’une série de Tomosynthèse particulière [« RCC »]). Synapse affiche les numéros de séquence pour aider à orienter les utilisateurs individuels. Ne faites pas référence aux numéros de séquence lorsque vous communiquez avec d’autres utilisateurs, car la modification du paramètre de priorité de la série peut affecter la séquence.
    • <Numéro de série> indique le numéro de la série, s’il est disponible dans DICOM (par exemple : 71300000)


    Exemple : RCC [S2,D4] (T1, T2) 71301010

    La série de tomosynthèse RCC contient un total de six images 2D, composées de deux images synthétiques et de quatre images non synthétiques, et associées à deux séries RCC.

En plus de l’étiquetage amélioré des miniatures, les overlays de texte pour les images 2D liées aux examens de tomosynthèse mammaire comportent des informations ajoutées au code de latéralité/vue qui s’affiche dans l’overlay.
